HX-LD6000系列雷达物位计



高频雷达料位计产品介绍

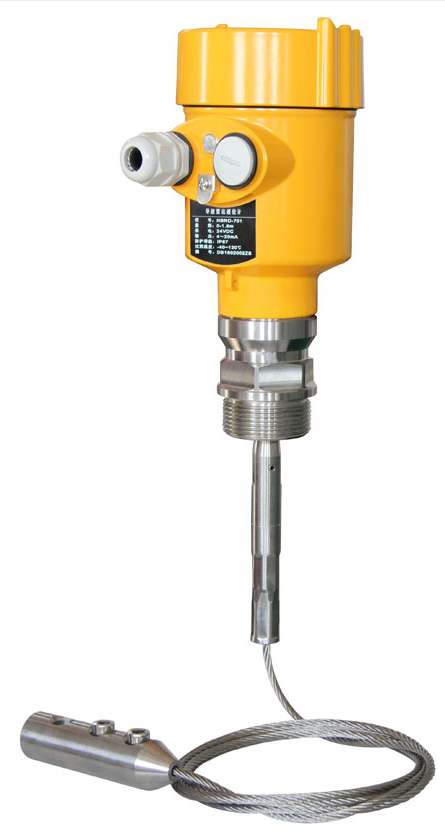

              导波雷达

1、产品概述
HX-LD6000传感器是26G高频雷达式物位测量仪表，测量最大距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。
原理
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

测量的基准面是：螺纹底面或法兰的密封面。

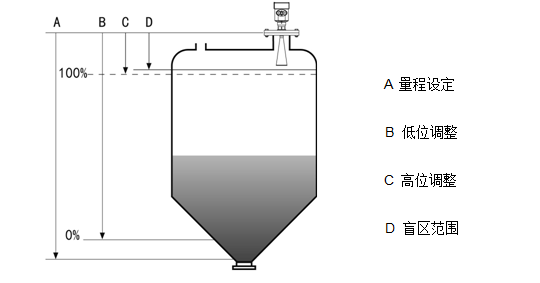

注意：使用雷达液位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。


高频雷达物位计特点：

● 天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

● 几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

● 严重粉尘环境对高频物位计工作影响不大。

● 波长更短，对在倾斜的固体表面有更好的反射。

● 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

● 测量盲区更小，对于小罐测量也会取得良好的效果。

● 高信噪比，即使在波动的情况下也能获得更优的性能。

● 高频率，是测量固体和低介电常数介质的最佳选择。

2、仪表介绍

应        用： 固体料、强粉尘、易结晶、 结露场合

测量范围： 0~70米

过程连接：螺纹、万向法兰

过程温度： -40～130℃( 标准型 ) /  -40～230℃( 高温型 )

过程压力： -0.1～4.0MPa ( 平板法兰 )

                     -0.1～0.3MPa  ( 万向法兰 )

精        度： ±15mm

防护等级： IP67

频        率： 26GHz ，80GHz，120GHz

现场显示：四位LCD    可编程

电        源：两线制（DC24V）/四线制（DC24V/AC220V）

防爆等级：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb

外        壳：铝 单腔/ 铝 双腔/ 塑料 单腔/ 不锈钢 单腔

信号输出：4~20mA（两线/四线）/  Mod bus-RS485


3、安装要求

● 安装注意事项

从天线下缘到被测介质表面之间不要有障碍物，安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外须注意微波波束不得与加料料流相交。

安装时还要注意最高料位或液位不得进入测量盲区；仪表距离罐壁必须保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质的表面垂直。

安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表可安装在有防爆要求的场合，仪表必须接大地。防爆型仪表的外壳采用铸铝。

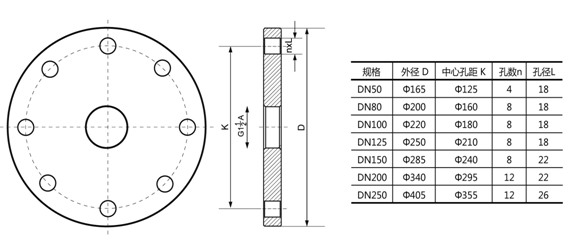

● 法兰选型



过程连接                                   螺纹 G1½ ”A /   螺纹 1½ ”NPT /  万向法兰

天线型材                                   不锈钢

外 壳                                         铸铝、不锈钢、塑料

外壳和外壳盖之间的密封          硅橡胶

外壳视窗                                   聚碳酸酯

接地端子                                   不锈钢

供电电压

两线制                                      24 VDC

四线制                                      6～24VDC （Modbus-RS485）

                                                 198～242VAC（双腔隔爆）

                                                 110VAC （双腔隔爆）

功耗                                          Max.  22. 5mA / 1W

允许纹波                                   - <100Hz                            Uss < lV

                                                 - (100～100K) Hz              Uss < l0mV

电缆参数                                   电缆入口／插头               1个电缆入口（M20×l.5）

                                                 1个盲堵（M20×l.5）

                                                 接线端子                           最大可用2.5mm²导线

输出参数

输出信号                                  ( 4～2 0) mA  /  Modbus-RS485

分辨率                                     1. 6uA

故障信号                                  电流输出不变/ 20. 5mA /22mA/ 3.9mA

积分时间                                 （0～36）s 可调

特征参数

盲区                                      天线末端

最大测量距离                        70米

微波频率                                26GHz

通讯接口                                HART通讯协议 /  Modbus-RS485通讯协议

测量间隔                                大约1秒（取决于参数设置）

调整时间                                大约1秒（取决于参数设置）

显示分辨率                            1mm

工作存储及运输温度               (-40～80) ℃

过程温度（天线部分的温度）(-40～130)℃   标准型  / (-40～230)℃  高温型

相对湿度                                ˂ 95%

压力                                       Max. 0.3MPa（万向法兰时）

耐震                                       振动频率(10～150)Hz，最大振动加速度l0m/s²
