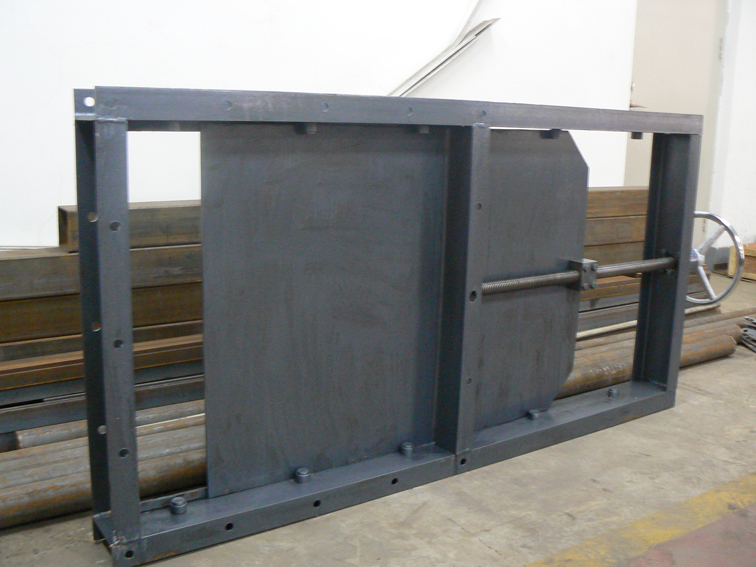

HX-SDZ手动平板闸阀
HX-SDZ平板闸阀
一、用途
该阀门广泛应用于焦化、冶金、矿山、钢铁等行业粉尘物料流量控制的设备上，是粉尘物料流量控制的理想设备。

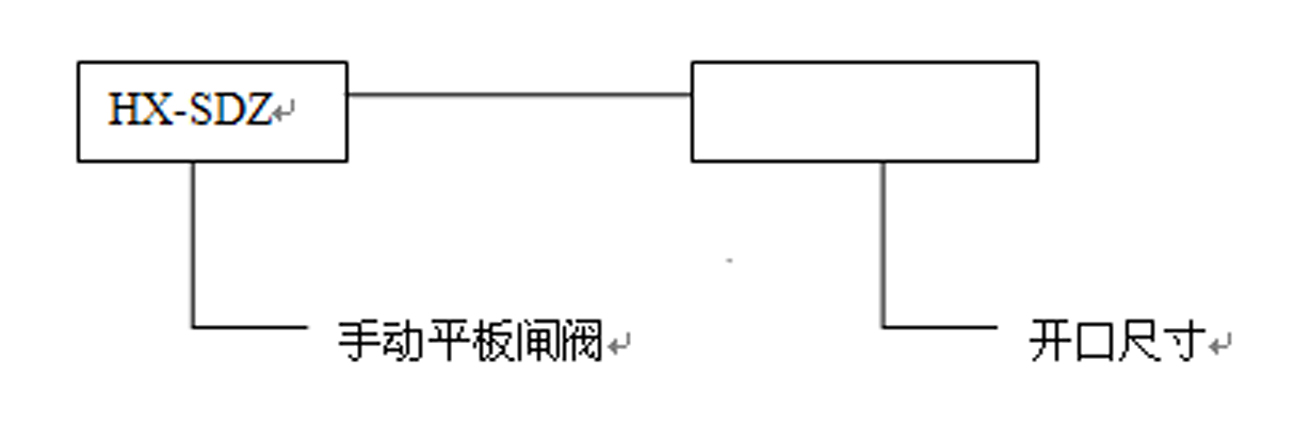

二、产品型号编制说明
HX-SDZ |
手动平板闸阀 |
开口尺寸
|

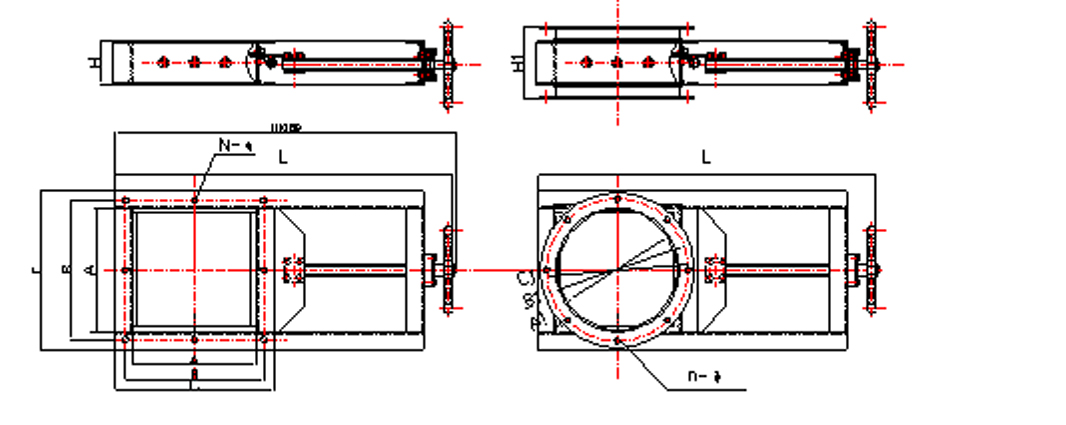

三、SDZ型手平板闸阀外型尺寸图
门
型号 | A | B | C | H | N-Φ | A1 | B1 | C1 | H1 | L | n-Φ |
SPZ-250 | 250 | 310 | 366 | 140 | 8-18 | φ273 | φ335 | φ370 | 240 | 811 | 12-18 |
SPZ-300 | 300 | 360 | 416 | 140 | 8-18 | φ325 | φ395 | φ435 | 240 | 911 | 12-22 |
SPZ-350 | 350 | 420 | 466 | 140 | 8-18 | φ377 | φ445 | φ485 | 240 | 1011 | 12-22 |
SPZ-400 | 400 | 460 | 516 | 140 | 8-φ18 | φ426 | φ495 | φ535 | 240 | 1111 | 16-22 |
SPZ-500 | 500 | 570 | 616 | 140 | 12-φ18 | φ529 | φ600 | φ640 | 240 | 1311 | 16-22 |
SPZ-600 | 600 | 675 | 716 | 140 | 12-φ18 | φ630 | φ705 | φ755 | 240 | 1511 | 20-24 |
SPZ-700 | 700 | 765 | 816 | 140 | 12-φ18 | φ720 | φ810 | φ860 | 240 | 1711 | 24-24 |
SPZ-800 | 800 | 860 | 916 | 140 | 16-φ18 | φ800 | φ820 | φ975 | 280 | 1911 | 24-24 |
SPZ-900 | 900 | 960 | 1016 | 140 | 16-φ23 | φ900 | φ1020 | φ1075 | 280 | 2011 | 24-24 |
SPZ-1000 | 1000 | 1060 | 1116 | 140 | 16-φ23 | φ1000 | φ1120 | φ1175 | 280 | 2306 | 28-30 |
我公司可根据客户的要求设计制造.
