HX-LX系列电子螺旋秤
发布时间:2011/3/21 11:33:19   点击数:2342

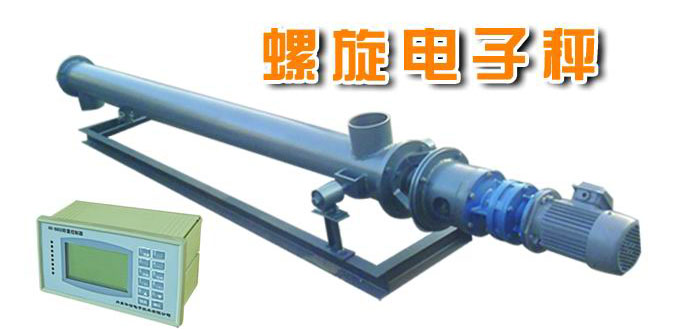

HX-LX系列电子螺旋秤

HX-LX系列电子螺旋秤是以旋转螺旋作为物料推进、输送的工具,在封闭的管内连续输送物料,同时进行输送过程的控制和计量。该系列电子螺旋秤结构合理,运行稳定可靠,密封性好,无粉尘飞扬,无泄漏,输送长度1-5.5米,输送效率高,维护方便。

仪表具有零点自动跟踪、数据保护、菜单提示操作、模拟电流输出等功能,并配有485/profibus等通讯接口,可实现工控机集中控制。

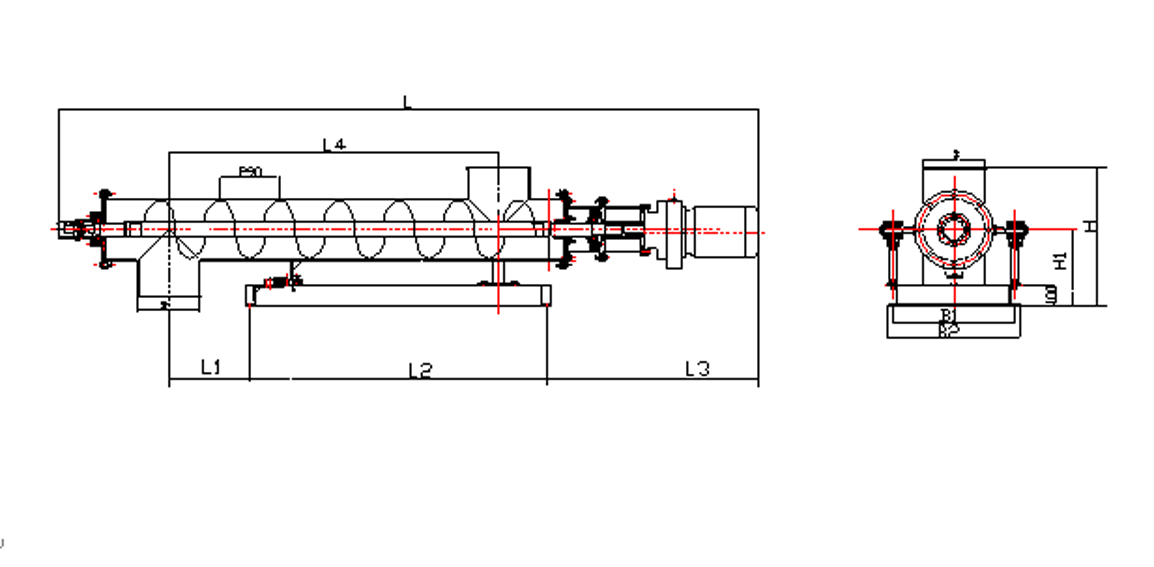

外型形尺寸图





HX-LX系列电子螺旋秤参数

1

型号

L

L1

L2

L3

L4

H

H1

B1

B2

Φ

LXCS-150S

3036

392

1434

716

1600

425

259

456

502

108

LXCS-200S

3087

392

1434

770

1600

530

364

640

680

159

LXCS-250S

3397

370

1230

1259

1600

654

367

568

608

219

LXCS-300S

3397

370

1230

1259

1600

666

367

594

637

273

LXCS-350S

3510

387

1443

1154

1600

745

445

672

730

273

LXCS-400S

3523

387

1443

1154

1600

793

430

722

762

325

表2



型  号

螺旋直径

D(mm)

螺距

S(mm)

机壳外径

D1(mm)

最大转速

N(r/min)

功率

(KW)

输送量

Qmax(t/h)

LXCS-150S

140

150

159

88.2

0.75

4.0

LXCS-200S

200

200

219

88.2

1.5

10.9

LXCS-250S

250

250

273

65.2

2.2

15.8

LXCS-300S

280

280

299

65.2

3.0

22.2

LXCS-350s

350

350

377

88.2

4.0

58.7

LXCS-400S

400

400

426

88.2

4.0

87.6



我公司可根据客户的要求专门设计制造.



注:

1、表中最大输送量是按秤体水平布置,物料密度为1,填充系数0.33的情况下的计算值;

2、螺距和进出料口间距可按要求适当变化;

3、大输送量螺旋电子秤可按用户要求专门制作。

4、订货需注明.是否安装测速装置.
