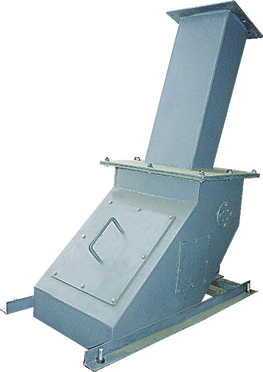

板式固体电子流量计-环保型专利产品
发布时间:2014/12/24 11:01:16   点击数:769

简介—专利号(ZL201210181600.3)

板式固体电子流量计是我公司最新研制的新型电子流量计。该型号流量计是一种微电脑控制的机电一体化设备,它适合于在线测量自由下落的松散固体物料的流量和累计量。计量精度高,动态计量精度一般为0.5%,最高可达0.25%。是取代冲板式固体流量计的理想产品。标定后可长期使用,抗干扰,维修量小。可用于工业配料,原材料计量,实现在线控制,广泛地应用在水泥,焦化,矿山,石油化工,港口运输,冶金,电厂,粮食等行业。

结构特点:结构简单,无运转部件,测力器为专用设备,专用测力传感器,特殊安装方式,外置安装。检测板稳定性好,抗冲击性强,振动对检测影响较小,可在环境恶劣的条件下工作。物料沾粘在检测板上,对检测精度有一定影响,尽量不在沾粘性较强的物料上使用。设备占用空间小,1.5m左右的空间即可安装。

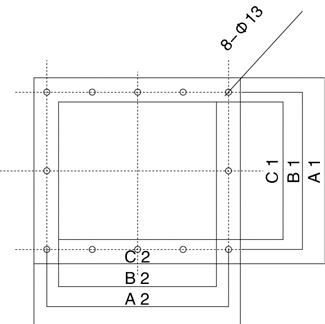

          板式流量计设备组成                          出口法兰安装尺寸

注意事项

●设备安装基础要保证水平设备安装就位后,拆卸侧板手孔盖,用90°角尺检查测力板与测力器力杆是否垂直,如发现不垂直调整测力杆长度,保证垂直,然后锁紧测力杆锁紧螺母;

●实物标定方式与一般电子皮带秤相同;

●电源交流:AC165~265V±10%;

●传感器激励电压:5~12V;

●工作温度:-40~200℃;

●厂家订货时应注明检测的流量范围,入口和出口有无连接,接口尺寸。如有特殊要求我公司可专门设计。

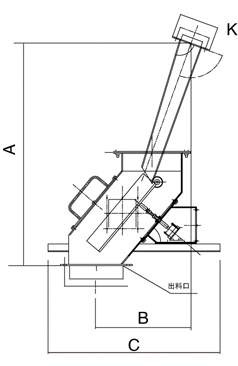

安装尺寸

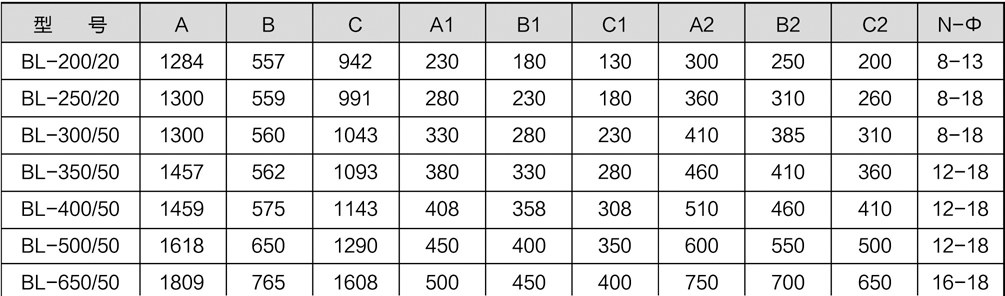

板式电子流量计安装尺寸及入口方法兰尺寸

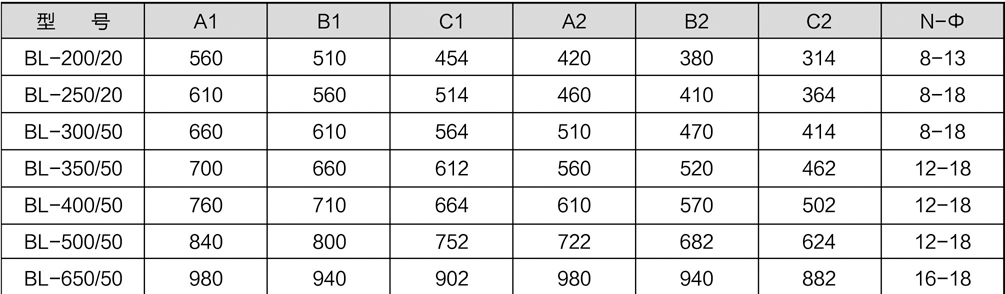

出口安装尺寸

我公司可根据客户的要求专门设计制造
