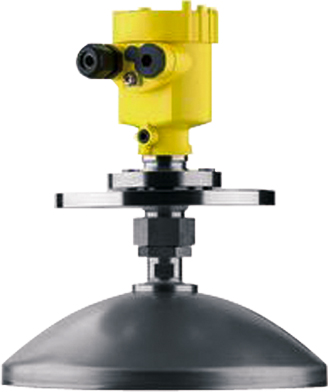

HX-BD雷达料位计
发布时间:2011/5/6 16:22:13   点击数:2305



雷达料位计

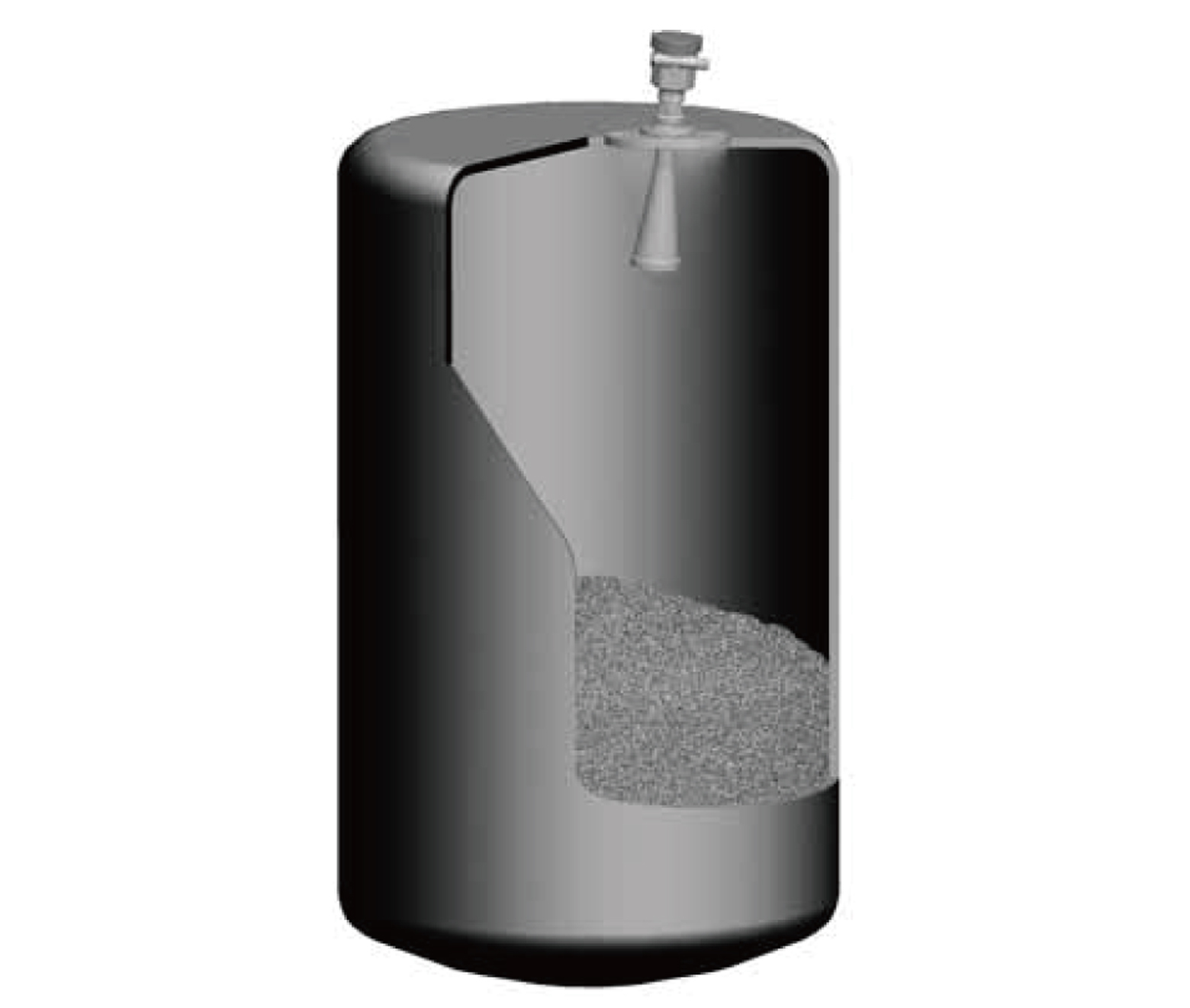

雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。

HX-LD系列雷达物位计采用一种特殊的相关解决技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

特点

采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。



主要技术指标

工作频率:26GHz

波 束 角: 12°~24°

测量范围:0~35m



重复性  :±3mm

分辨率  :1mm

采样    :回波采样55次/s

响应速度:>0.2s(根据具体使用情况而定

电流信号:4…20mA

精度    :<0.1%

通讯:HART通讯协议

 电源:24V DC(+/-10%),波纹电压:1Vpp

耗电量:max22.5mA

环境条件 温度:-40℃…+80℃

         容器压力(表压)-1…40bar

两线制接线:供电和信号输出共用一根两芯导线

电缆入口:2个M20×1.5(电缆直径5…9mm)
