HX-SE系列电子皮带秤
发布时间:2011/5/6 11:22:44   点击数:2164



HX-SE系列电子皮带秤

一、设备组成

杠杆式称重桥架、称重传感器、HX-CS-A测速压辊、HX-8702称重控制仪表及电缆组成。

二、技术参数

1.       系统精度:±0.5~1%;

2.       环境温度:传感器-30℃~+60℃;

控制仪表-10℃~+50℃;

3.       电源: 380V/220V 50HZ;

三、电子皮带秤分类

1、四托辊计量段(双称重传感器)

2、二托辊计量段(双称重传感器)

3、全悬浮式(四个称重传感器)

4、据现场条件设计

结构特点 :

称重桥架为四组(二组)称重托辊,双杠杆结构(或全浮式结构),采用国标槽钢,钢性好、零点稳定性好;采用二只(或四只)拉式称重传感器,维护量小,受偏载影响小、平稳、计量精度高;安装简捷,方便;

称重传感器:采用进口称重传感器

称重传感器技术指标:

l  激励电压:10VDC±5%

l  灵敏度输出:2—3Mv/V

l  非线性:<额定输出的0.05%

l  重复性:<额定输出的0.003%

l  蠕变:<额定输出的0.02%

l  适应温度:—32℃——60℃

l  过载能力:为传感器容量的150%

温度灵敏度:零值时为±0.0003%,满值时为±0.0004%

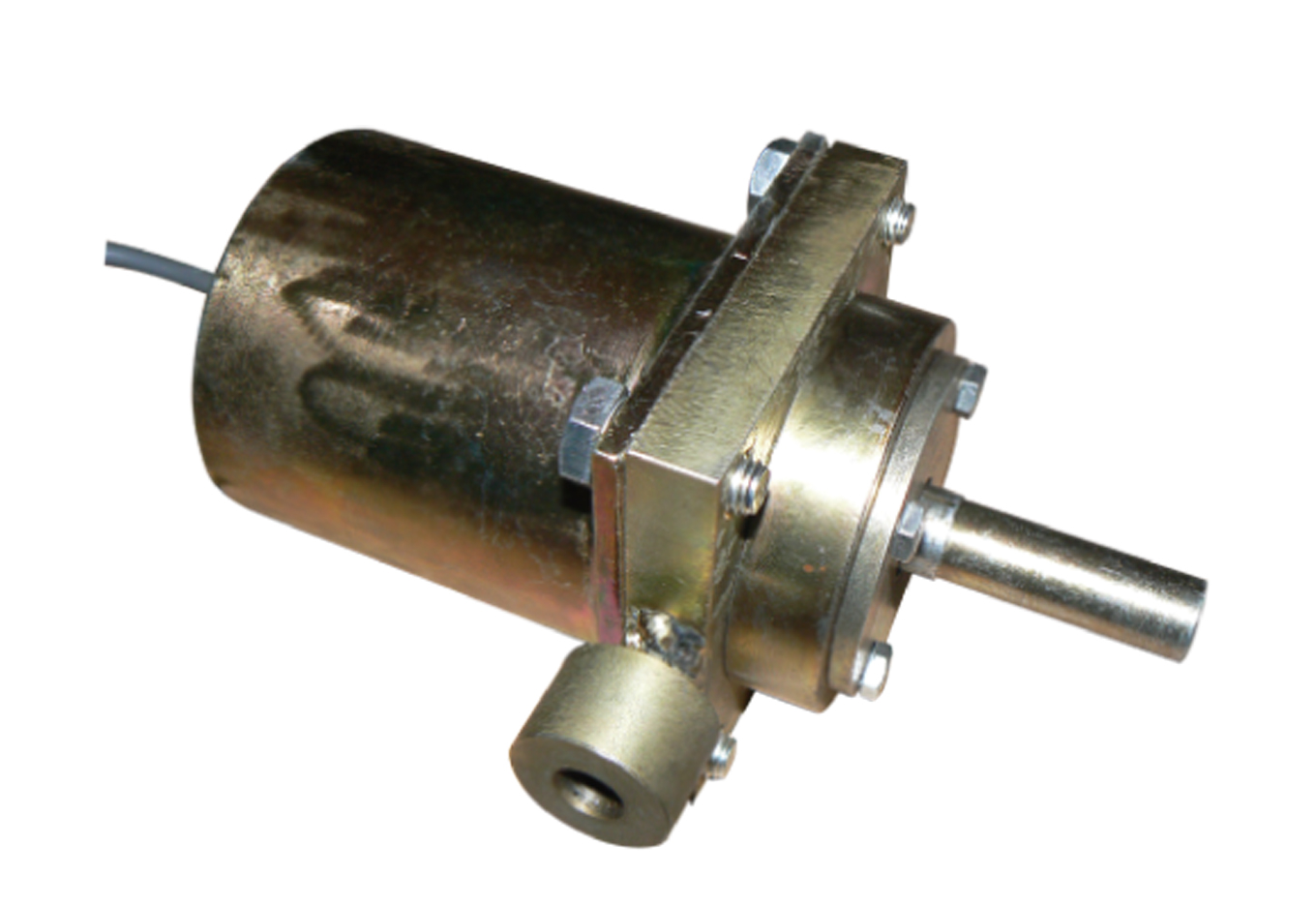

测速装置:

测速压辊与速度传感器连接一起配套使用从而避免皮带打滑带来的测量误差。测速传感器采用进口旋转编码器


称重控制器功能特点:

l  双CPU硬件结构,实时性好、控制精度高;

l  128*64点阵LCD显示器,汉字提示信息。显示信息丰富、直观;

l  输入输出接口采用多种硬件抗干扰技术;

l  可通过键盘、外部信号(端口)和上位机对仪表操作;

l  可选链码标定和实物标定两种标定方法,满足不同用户的需求;

l  可以通过仪表接口和通讯接口等方式与上位机、PLC或DCS连接;

l  具有测速和不测速两种工作模式;

l  所有参数都设置上下限和省缺值,出厂时按省缺值设置,执行“恢复出厂”设置功能时所有参数自动恢复为省缺值;

l  关键参数设定密码保护,以防止非专业人员误用;

l  参数备份、恢复功能。可备份仪表内部所有参数,当仪表参数出现问题时重新恢复;
